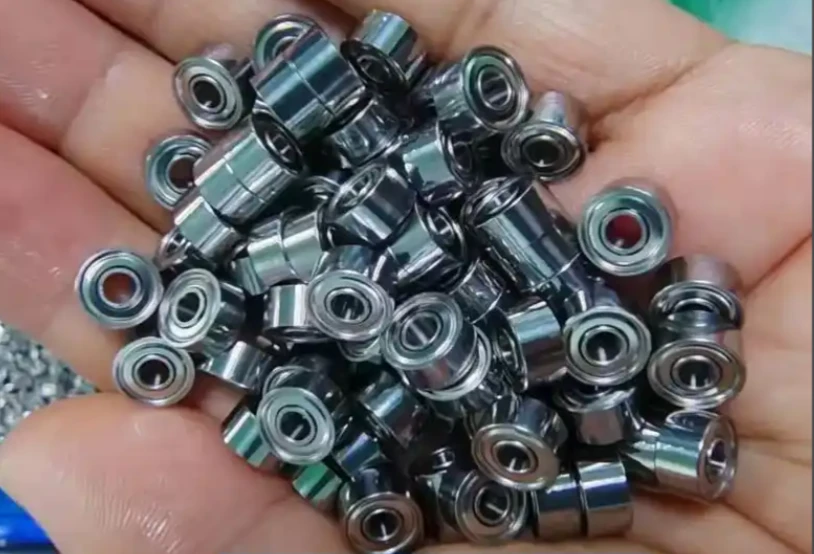

693-lageret er et dypsporkulelager, som tilhører de grunnleggende og generelle-lagertypene, kjent for å håndtere radielle og moderate aksiale belastninger. Dens "69"-seriebetegnelse indikerer dens ekstremt tynne- tverrsnitt, noe som gjør den veldig lett og egnet for ekstremt trange rom. Som en representativ modell av 600-seriens miniatyrlagre følger dens dimensjonsnøyaktighet strengt med internasjonale standarder, og avledede modeller med forskjellige tetningsformer opprettholder en høy grad av konsistens i kjerneparametere.
Grunnleggende parametere for 693 (ZZ&2RS):
Kjernedimensjoner:Innvendig diameter (d) 3 mm, ytre diameter (D) 8 mm, bredde (B) 3 mm. Noen flensmodeller har en ytre flensdiameter på opptil 9,5 mm og en flensbredde på 0,7-0,9 mm. Denne kompakte strukturen maksimerer plassbesparelser innen utstyr, og tilpasser seg miniatyriseringsdesignkravene til presisjonsinstrumenter.
Lastekapasitet:Den grunnleggende nominelle dynamiske belastningen når 474N, og den statiske belastningen er 114-144N, tilsvarende omtrent 65 pounds dynamisk belastning og 25 pounds statisk belastning i imperiale enheter. Denne ytelsen er enestående blant miniatyrlagre, i stand til å stabilt støtte radielle og aksiale kombinerte belastninger i lite utstyr.
Fartsgrense:Maksimal hastighet kan nå 60 000 rpm under fettsmøring og øker ytterligere til 67 000 rpm under oljesmøring, langt over turtallsterskelen til vanlige miniatyrlagre, og gir pålitelig støtte for driftsutstyr med høy-hastighet.
Presisjonskarakter:Vanlige produkter oppfyller ABEC-3-presisjonsstandarden, med noen avanserte-modeller som oppnår mikron-avvikskontroll. Kombinert med Grade 10 høypresisjons stålkuler, sikrer dette lav vibrasjon og høy stabilitet under drift.
Dybtgående-funksjonsutforskning: ytelsesgjennombrudd aktivert av teknologi
Hvis presise parametere er grunnlaget for lager 693, er materialinnovasjon og strukturell optimalisering kilden til kjernekonkurranseevnen. Mens forskjellige merker av 693-lagre legger vekt på forskjellige aspekter ved deres produksjonsprosesser, oppnår de alle teknologiske gjennombrudd rundt tre kjernekrav: slitestyrke, tetning og lavt støynivå.
1. Materialvalg: Sikrer holdbarhet for ulike arbeidsforhold

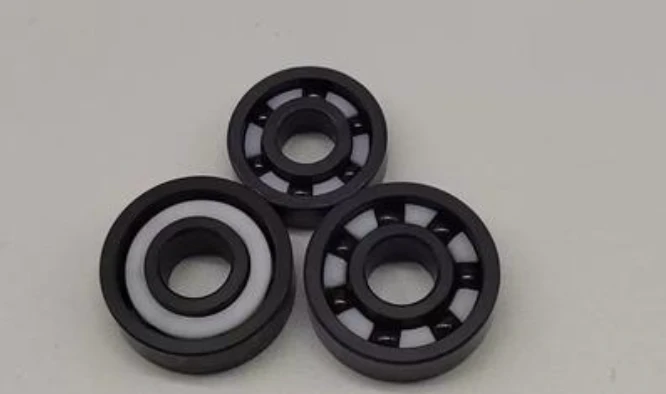

Mainstream 693-lagre bruker høy-renhet av kromstål som basismateriale, og har utmerket hardhet og seighet. Etter presisjonsvarmebehandling kan overflatehardheten nå HRC58-62, noe som effektivt forbedrer slitestyrken. For spesifikke bruksområder er rustfritt stål og keramiske versjoner også tilgjengelige: rustfrie stålmodeller tåler fuktige og mildt korrosive miljøer, egnet for matmaskiner og utendørsutstyr; silisiumnitrid (Si₃N₄) keramiske lagre kombinerer høy temperaturmotstand (i stand til å motstå ekstremt høye-temperaturmiljøer), ikke-magnetiske egenskaper og elektrisk isolasjon, noe som gjør dem perfekt egnet for medisinsk MR-utstyr og romfartsinstrumenter.
2. Forseglingsdesign: Et beskyttende skjold for forlenget levetid

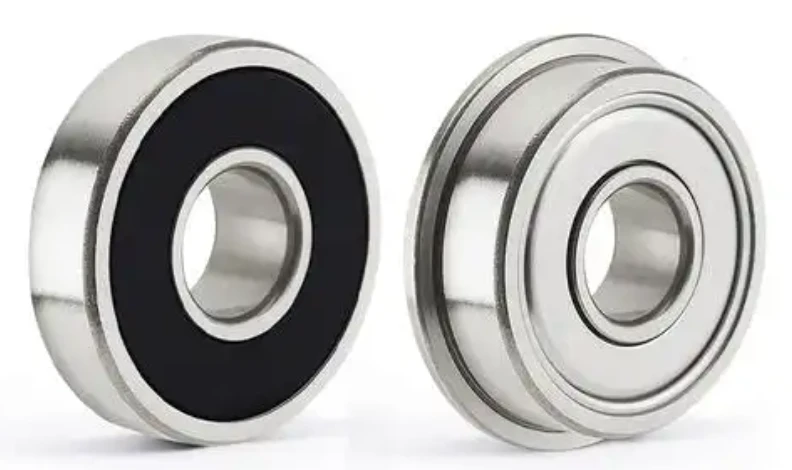

693-lagerets tetningssystem kommer i to hovedtyper: Suffikset "ZZ" indikerer et dobbelt-metallstøvdeksel, som effektivt forhindrer inntrenging av støv, jernspon og andre faste urenheter, samtidig som stabiliteten til det indre fettet opprettholdes, egnet for industrielt utstyr og motorapplikasjoner; suffikset "2RS" indikerer en dobbel-gummitetning, som gir noe vannmotstand og gir bedre ytelse i fuktige miljøer som luftfuktere og små vannpumper. Begge tetningsdesignene oppnår "vedlikeholdsfrie"-egenskaper, noe som reduserer vedlikeholdskostnadene for utstyret betydelig.
3. Presisjonsstruktur: Kjernestøtten for lav støy og høy effektivitet
Høy-693-lagre har en integrert flensdesign. Den ringformede flensen på den ytre ringsiden tillater direkte aksial posisjonering, reduserer behovet for ytterligere posisjoneringskomponenter, forenkler installasjonsprosessen og forbedrer monteringsnøyaktigheten. Det innvendige buret er laget av nylon eller stålplate, og den optimerte lommedesignen sikrer jevn kraftfordeling på stålkulene. Kombinert med den presisjons-slipte løpebaneoverflaten, kontrolleres lagerets driftsstøy under 35 desibel, og oppfyller "EMQ (Electric Motor Quality)"-standarden, og oppfyller perfekt de lave-støykravene til husholdningsapparater og medisinsk utstyr.
Bruksområder: "Mikroskopisk kraft" som trenger inn i flere felt
Med sin kompakte størrelse og overlegne ytelse har lager 693 blitt en "standardkomponent" i mange avanserte felter, med applikasjoner som dekker hele kjeden fra forbruksvarer til industriell produksjon:
1. Presisjonselektronikk og hvitevarer

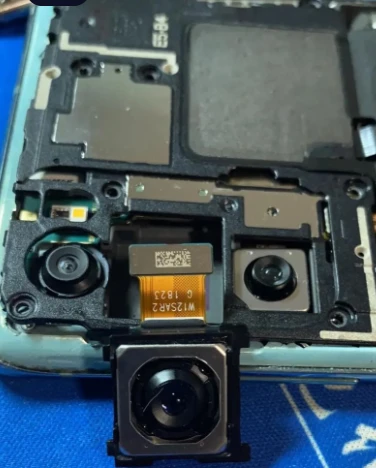

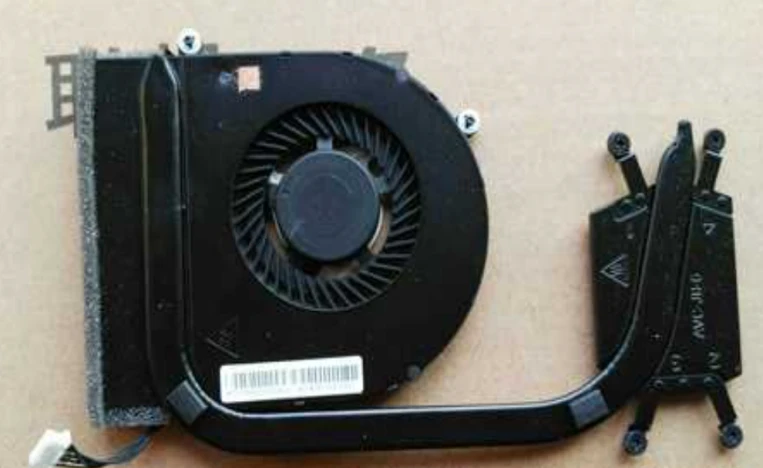

I enheter som luftrensere,-høyhastighets datamaskinkjølevifter, skrivere, skannere, kopimaskiner og harddisker, sørger 693 lagre for stabil drift av vifter og transmisjonssystemer med høy-hastighet og lav-støyegenskaper. I smarttelefonkameramoduler og droner (gimbal-motorer, rotormotorer) støtter mikron--nivåpresisjonen nøyaktig rotasjon av optiske komponenter, noe som muliggjør tydelig bildebehandling og stabil luftfotografering.
2. Medisinsk og helsevesen

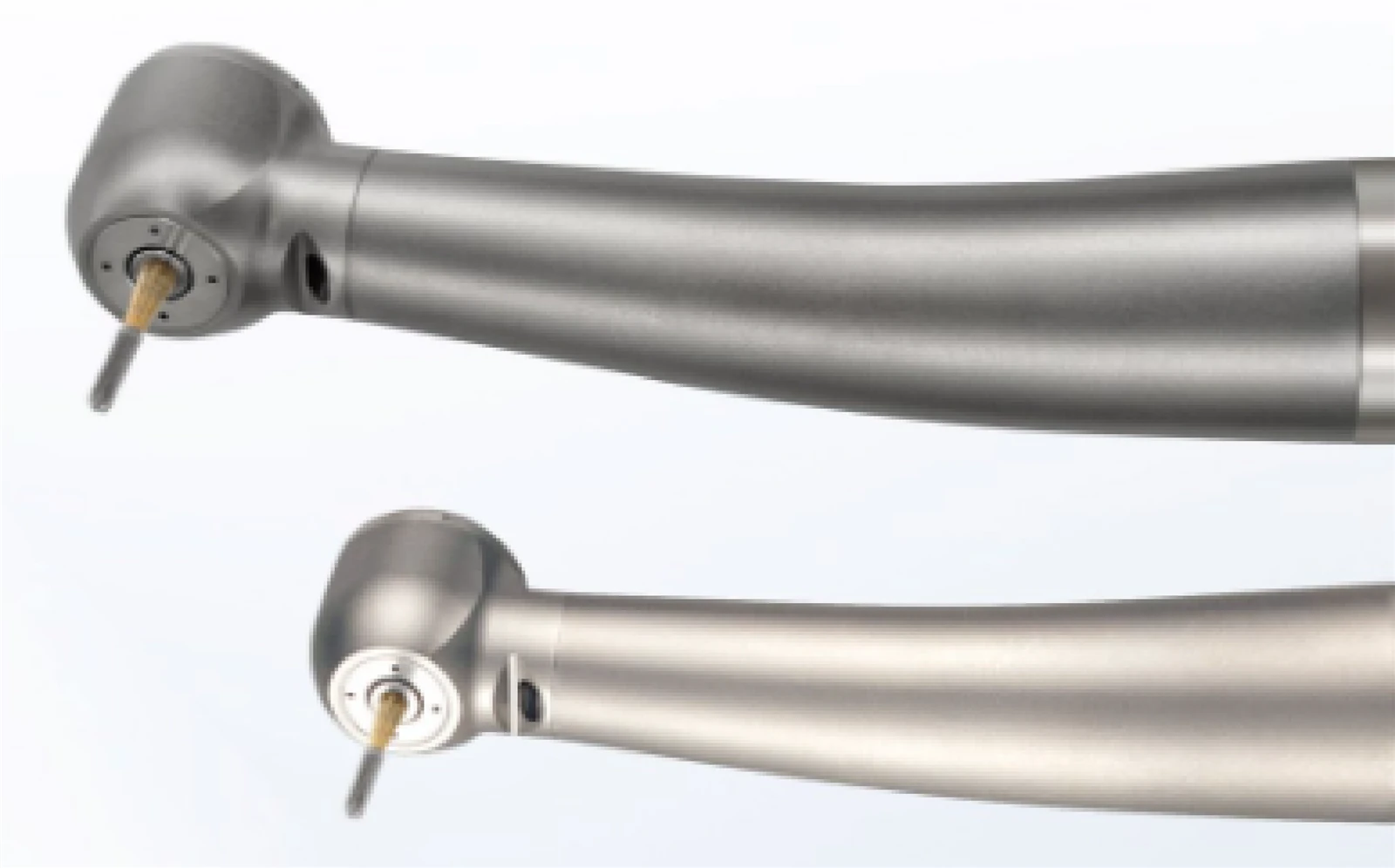

I tannhåndstykker med høy-hastighet og endeeffektorer for kirurgiske roboter, må 693 lagre tåle høy-høyfrekvent drift med høy-hastighet. Deres høye stivhet og slitestyrke sikrer at utstyret kan fungere kontinuerlig i mer enn 8 timer uten feil. I MR-utstyr og lungefunksjonsassistenter unngår de keramiske 693-lagrene, med sine ikke-magnetiske og korrosjonsbestandige-egenskaper, magnetfeltinterferens samtidig som pasientsikkerheten ivaretas.
3. Industri- og spesialutstyrssektoren

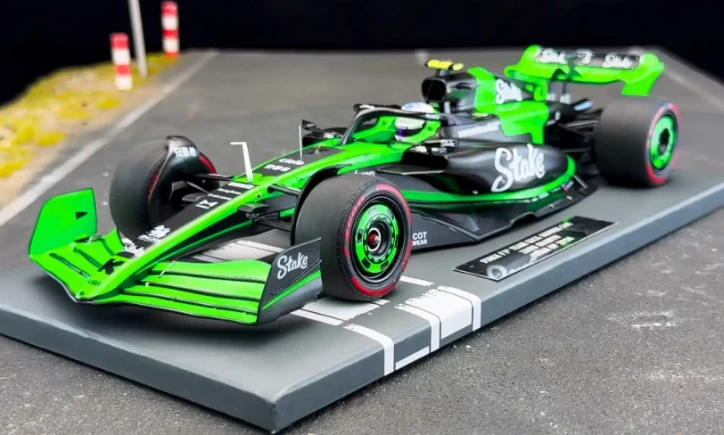

I små servomotorer og strømningssensorer sørger de høye-hastighetsegenskapene til 693 lagre nøyaktig synkronisering av signalinnsamling og utgangseffekt. I racerbilmodeller og dronemotorer støtter deres lette (bare 0,71-0,94 gram per enhet) og høye last-kapasitet manøvrerbarhet i høy hastighet og lang utholdenhet. I romfartsfeltet brukes keramiske 693-lager i satellittgyroskoper, og opprettholder stabil ytelse i ekstreme temperaturforskjeller og vakuummiljøer. I robotikk og automasjonsutstyr fungerer 693 lagre som presisjonsleddkomponenter i små robotarmer, transportsystemer og styresystemer.
Utvalgsveiledning: Nøyaktig utvalg for å dekke behov
For forskjellige bruksscenarier bør valget av 693 lagre følge tre kjerneprinsipper: For tørre driftsforhold som krever høye hastigheter, prioriter den "ZZ" metall-forseglede modellen; for fuktige miljøer eller krav til vanntetting er den "2RS" gummi-forseglede modellen mer egnet; for høye-applikasjoner som medisinsk og romfart, anbefales keramiske lagre eller rustfritt stål med ABEC-3 eller høyere presisjon.
Fra presisjonsbearbeiding av en indre diameter på 3 mm til drift med høy-hastighet ved 60 000 rpm, Bearing 693 legemliggjør den teknologiske dyktigheten til miniatyrlagre, og viser dens bemerkelsesverdige evner på en liten plass. I dagens æra med intelligent produksjonsoppgradering mot presisjon og miniatyrisering, blir dette lille lageret en "mikroskopisk drivkraft" for utstyrsoppgraderinger, og skriver en legende om "små komponenter, stor innvirkning" i mange ukjente territorier. Enten det er kostnadskontrollbehovene til produsenter av husholdningsapparater eller de høye-presisjonskravene til medisinsk utstyr, gjør Bearing 693s allsidighet det til et pålitelig valg innen teknisk design.
